簡 介

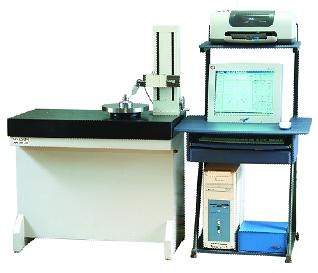

本儀器采用半徑法測量圓度，工件旋轉式。是面向電機整流子（換向器）行業的專用圓度儀。旋轉軸系采用高精度氣浮主軸，作為測量基準；電器部分由高級計算機及德國海德漢精密圓光柵傳感器、精密電感位移傳感器組成，德國海德漢精密圓光柵傳感器、精密電感位移傳感器計量角度、徑向位移量，保證測量工件的角位移、徑向值的精確度；測量軟件采用基于中文版Windows操作系統平臺的DTP系統測量軟件，完成數據采集、處理及測量數據管理等工作;且有整流子專用軟件，方便測量、處理整流子的各測量參數。并配備有精密卡具以保證測量精度。

整流子專用測量軟件有強大的數據處理功能及消偏心能力。數據處理方面，可處理電機換向器(整流子)的圓度、跳動量、單片跳動、鄰片間跳動等參數；消偏心方面，可消除達100чm 的偏心量！與精密夾具相結合，實現即放即測而無須調整！大大提高了測量效率并保證測量的精確度。
適用范圍
本系列儀器廣泛應用于機械加工、電機.、電動工具、汽配、摩配、精密五金、精密工具、刀具、模具、光學元件等行業。適用于科研院所、大專院校、計量機構和企業計量室、車間。可測電機軸、曲軸、圓柱銷、活塞銷、活塞、閥門、齒輪、油泵油嘴、氣門、液壓件、氣動件、紡機配件、軸承、鋼球、滾針、滾子等。
主要功能
可測整流子可測電機換向器(整流子)的圓度、跳動量、單片跳動、鄰片間跳動等參數；測帶缺口環形工件或部分圓弧的圓度、跳動量等；亦可測環形工件的圓度、同軸度、同心度、表面波紋度（Wc、Wp、Wv、Wt、Wa、Wq）、斜率、波高分析、譜分析、平行度、平面度、垂直度及軸彎曲度。
主要參數
主軸精度： ±0.0125чm
系統精度： ≤0.03чm
數據采集： 進口圓光柵
量程范圍：±250чm(半徑差)
傳感器分辨率：0.001~0.1чm(各量程檔不同)
測量范圍：最大直徑：ф140mm（亦可訂做ф260mm
ф400mm）
最小內徑：ф3mm
轉 速：5轉/分
電 源：AC 220V±10% 50Hz
氣源壓力：≥0.45Mpa |
