為了方便使用，本軟件設立了“使用向?qū)А保ㄏ吕藛巍ぞ哌x擇中的第一項，也是工具條的第一項），它將引導用戶完成所需工作，軟件的主要核心功能均集于其中，“使用向?qū)А苯缑嫒缦隆?/DIV>
·選擇采樣方案：
軟件提供兩種視頻采集方案，用戶必須選擇一種，系統將采用此方案采集金相圖片，具體情況如下：
⒈視頻采集卡方式：
使用視頻采集卡，捕捉CCD攝像頭中的數碼圖像。
⒉圖像文件裝入：
裝入保存在計算機磁盤上的BMP或者JPE格式的圖像文件。
㈠〈維氏硬度測量〉（四邊調整）
⒈圖像采集：使用“圖像采集”功能，裝入硬度圖像。
⒉圖像處理：在“圖像處理” 功能中提供了十余種方法進行圖像處理，具體內容如下：
·圖像還原：還原為采樣時獲得的原始圖像。
·使用畫筆：
可用畫筆在裝入軟件的圖像上進行各種修改。客戶可以采用顏色捕獲（捕獲裝入圖像的顏色）或者顏色選擇的方法選擇畫筆的顏色，同時可調整畫筆的粗細。當畫筆的屬性調整完成后，客戶用鼠標拖動畫筆在圖像上進行修改。
畫筆中可以看到金相圖象顯示在界面的左邊，用戶可選擇右面的工具欄中的工具在該圖片上進行繪制。工具欄從上到下依次是：
線條樣本框：畫筆線條樣式；線條粗細：改變線條粗細；畫筆類型：畫筆類型有三種顏色，功能是一樣，只是為避免同底色而設定的；調色板：用于改變畫筆線條的顏色；圖象還原：還原為原圖；歷史記錄：可查看或讀回已經完成的操作；放大縮小：縮小或放大，復原樣圖；畫筆復位：選中時畫筆完成一次選定后始終會回到線條樣本框處。
（畫筆版快在其它地方也存在，功能和界面是一樣的，后面就不再作說明了）
·亮度調整：
加亮或變暗整個圖像。
·對比度調整：
調整圖像中明暗之間的差別。
·顏色調整：
單獨調整圖像中紅、綠、藍三種顏色的深淺。
·轉換為灰度圖像：
把彩色圖像變換為有256種深度的灰色圖像。
·灰度自動色階：
自動將灰度圖像的色階變換到0-255區間。使灰度圖像更加清晰，層次感更加分明。
·二值化處理：
根據臨界值把圖像轉換為只有黑色和白色兩種顏色的圖像。
·去除雜點（*）：
把圖像中獨立的黑色點變成白色。
·膨脹（*）：
增大圖像中黑色部分的面積。
·細化（*）：
把圖像中的黑色塊變成細線。
·連接斷線（*）：
把斷開的線條連接起來。
·延長斷線（*）：
把斷頭連接到線條上。
·刪除斷頭（*）：
把多余的斷頭刪掉。
·反相：
反轉圖像的顏色。
·通道：
選擇和組合紅綠藍色調。
·銳化：
放大圖像中色彩之間的差別, 使圖像中原來模糊部分變得更清晰。
·柔化：
縮小圖像中色彩之間的差別, 使圖像中原來清晰部分變得更模糊。
·邊緣增強：
加亮圖像中色彩變化較大的分界線, 同時把其他顏色變暗。
·邊緣檢測：
加亮圖像中色彩變化較大的分界線。
·中值濾波去噪：
圖像色彩變化較大時，增大其中色彩較暗的像素, 縮小圖像中色彩較亮的像素, 使其保持中間值。
注：（*）表示該功能僅對二值化處理后的圖像有效。
⒊硬度和測量選擇：選擇要進行分析硬度種類還是測量線段長度。
⒋載荷選擇：選擇載荷大小。
⒌壓頭移動方向：選擇壓頭移動方向，本軟件系統提供垂直和水平兩種選擇方向。
⒍邊界繪制：
首先用鼠標在圖像上大致框出要采集圖像部分的邊界，再對每個邊界進行微調，具體辦法是：先用鼠標選中需要調節的邊界（被選中的邊界顏色變?yōu)樗{色、鼠標形狀變?yōu)椤笆中汀保儆谩吧稀?、“下”、“左” 、“右”四個鍵調整邊的位置。
⒎邊框移動：按下界面上的“上” 、“下” 、“左” 、“右”四個鍵，移動邊界。
⒏邊框大小縮放：按下界面上的“+” 、“-” 鍵，放大或者縮小邊界。
⒐邊框旋轉：按下界面上的“順時針” 、“逆時針”兩個鍵，旋轉邊界。
⒑選項：硬度測量的 一些設定。選擇變換速度提供了“快” 、“慢” 、“微調”三種速度，進行邊框變換。選擇標注顏色提供了“紅” 、“綠” 、“白”三種標注顏色供選擇。是否需要HV插值和查看插值表
11數據采集：

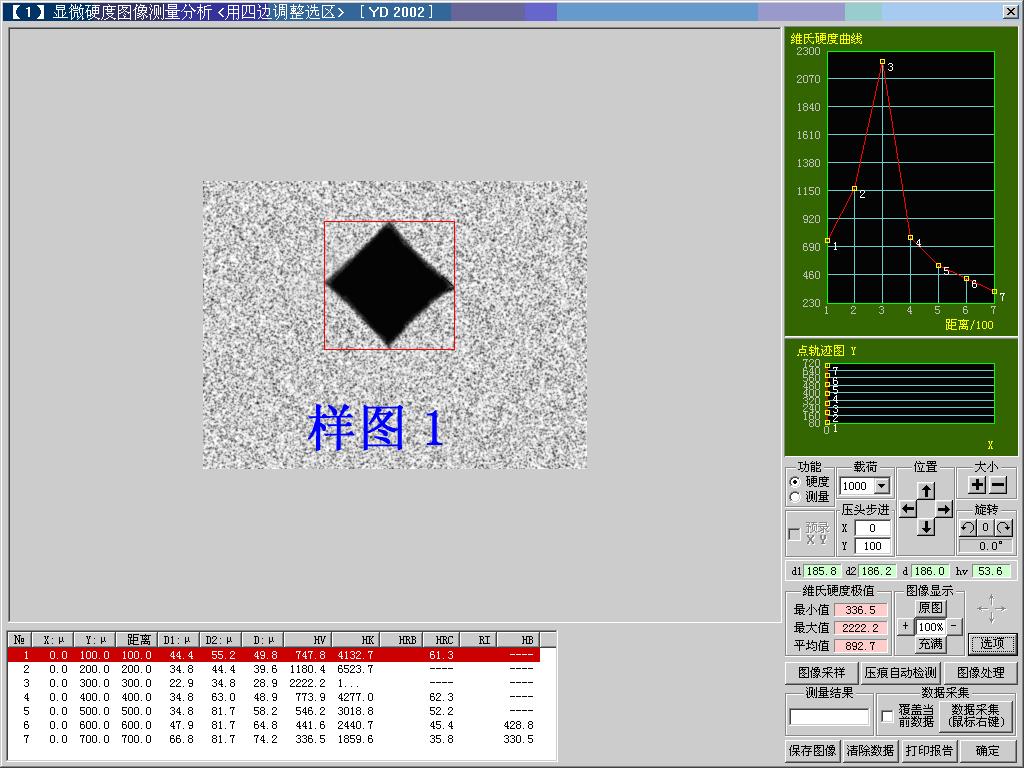

該功能將根據用戶繪制的邊框，采集原始數據，并根據相關硬度公式，得出硬度值，其中：“位置X” 、“位置Y”是指硬度痕跡圖像中心的X、Y坐標，該數據由人工輸入；“D1” 、“D2” 、“D” 、“HV”由軟件自動得出。數據采集界面如下：
用戶可以采集多組硬度數據，這些數據將列入數據列表中，如果在選項中選中了需要HV插值時軟件會自動插值并顯示在列表中。同時軟件將自動繪制出統計圖。（界面如下）
⒔生成報告：軟件可生成硬度檢測圖文報告，具體格式可根據用戶需求制作。
⒕保存圖像：用戶可將處理后的圖像以“BMP”或者“JPG”的格式保存在計算機磁盤上。
⒖清除數據：清除當前的全部采集數據。
㈡〈維氏硬度測量〉（八點調整）
該功能和“〈維氏硬度測量〉（四邊調整）”差別在于，圖像捕獲的方式不同。本模塊的捕獲工具上設置了八個可拉伸的點以及一個旋轉鈕，客戶可以使用該工具確定選擇區域。
㈢〈布氏硬度測量〉（GB/T 231.1-2002）
⒈ 選擇或輸入“壓球直徑”和“試驗力”：
用戶可輸入任意值，也可選擇軟件已經預設的選項。選擇選項后，對應的D、F值將顯示在輸入框中。
⒉ 載入圖像：裝入需要處理的布氏硬度圖像。
⒊ 壓痕自動檢測：選中此項后，軟件將自動檢測壓痕，用戶可用鼠標調節對檢測出的壓痕進行形狀和大小的調節。
⒋ 硬度類型選擇：用戶在采樣先需選定本次測量的硬度類型（HBW或HBS）。
⒌ 采集：采集壓痕幾何參數，計算出相應的布氏硬度值和相關參數。
按下采集鍵，本次測量的數據和由此推導出的其他硬度值將顯示在列表框中。
照此辦法，可測量任意多個硬度值。
左上角將顯示出硬度測量曲線。
⒍ 覆蓋當前數據：選中此項，將把本次測量的數據用來覆蓋列表框中選中的數據。
⒎ 測量選項：用戶可自行選擇“圖注顏色”、“圖像變換速度”、“是否計算插
值”。目前軟件可根據布氏硬度值插出HRB、HRC、HV等三種硬度值。如插值數據超出范圍，將在列表框中顯示“----”。
按下“查看插值表”，可查看插值依據：
⒏ 打印報告：
以下為打印信息錄入界面：
以下為打印預覽界面：
㈣打開報告：
用戶可打開保存在磁盤上的、由本軟件生成的報告進行瀏覽和打印。
㈤幾何測量：
用戶可應用多種測量工具，完成圖像的測量工作，具體步驟如下：
⒈視頻采集：
按照用戶選擇的方式，進行金相圖片的采集。
⒉圖像處理：
⑴（圖像）充滿窗口
⑵區域選擇
⑶定尺
⑷打印放大倍數
⑸保存選區
⑹保存全圖
上述內容和“自動評級”中的相應部分一致，這里不再敘述。
⑺幾何測量：按下該按鈕，將進入“幾何測量”界面。
