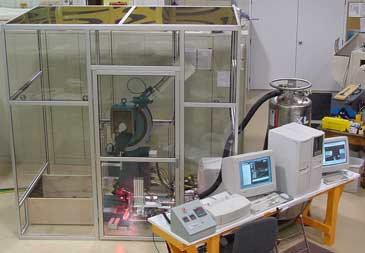

全自動簡支梁沖擊試驗機
MPM經過十幾年的先驅性技術開發工作研制了世界上第一臺全自動簡支梁沖擊試驗機。該試驗機可配備試樣識別系統、在線加熱/冷卻系統或高/低溫箱系統、試樣分類收集系統等，在全自動送樣系統的協同工作前提下，實現整個試驗過程高度自動化。
試驗機介紹
全自動簡支梁沖擊試驗系統可安裝在任何載荷的U形擺錘和Z形擺錘沖擊試驗機上。送樣系統每次將一個試樣送到試驗機上。通過視覺系統功能選項，可以自動讀取試樣信息，以及數據采集系統中存儲的數據庫中確定的試驗溫度。對于輻射環境或其它無法在試樣上標識的情況，視覺系統根據往夾具上裝載試樣的順序從數據庫中讀取試樣標識信息。或者可以在試樣傳遞到砧座上準備試驗時操作人員輸入試樣編號。這樣，可以通過操作人員手動輸入或數據采集計算機中存儲的數據庫規定試驗溫度和其他一些相關信息。
試樣加熱/冷卻系統分為兩種：?jiǎn)我荒Ｊ交蚺磕Ｊ健Ｅ磕Ｊ剑?低溫箱安裝在靠近試驗機的砧座位置，可裝載上百個試樣。當達到試驗溫度時，試樣接連被送到砧座上進行快速試驗。當需要對大量的試樣進行相同溫度下測試時批量模式非常有效。成批試樣可以很好地在高/低溫箱內組織好以便按照試驗溫度升高或降低的順序進行測試，這種方式大大節省了工作時間。
在單一模式中，每次有一個試樣從試樣倉被送到砧座上，MPM在線加熱/冷卻系統將試樣溫度控制在設定溫度的±1ºC 范圍內，然后控制系統將熱電偶移出擺動通道并釋放擺錘，吸收的能量值被自動記錄下來，這樣周而復始，直到所有試樣都被測試完成。若同時配置了示波沖擊錘系統，負荷-偏轉數據也與編碼器測量的總能量一同記錄下來。由于批量模式相比熱慣性低，單一模式更加適合每次沖擊測試溫度不同的試驗。
可選功能項
· 示波沖擊系統
· 試樣識別系統
· 自鎖安全防護罩 |
