試驗臺的組成結構

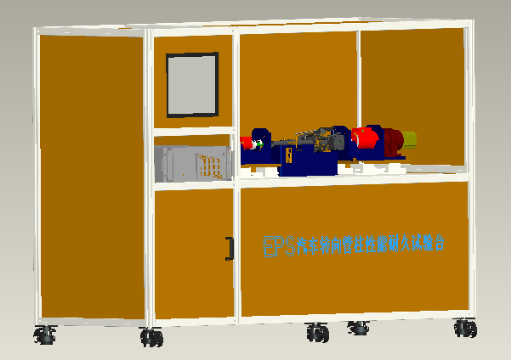

3.1試驗臺組成與布局
本工位主要由動力輸入裝置、負載裝置、安裝夾具、檢測臺架、計算機控制系統等組成。
四、試驗臺詳細說明
4.1動力輸入裝置
動力輸入裝置是對EPS管柱施加個轉向操作力，EPS管柱上扭矩傳感器感應力的大小，通過中央處理器分析判斷，指令助力電機工作。動力輸入裝置由伺服電機、扭矩傳感器聯軸器等相關部件組成。
4.2負載裝置
負載裝置是對EPS管柱提供一個運行負載。由伺服電機、扭矩傳感器聯軸器等相關部件組成，和動力輸入裝置構成一個閉環控制系統。
4.3安裝夾具
安裝夾具由兩部分組成，一部分是專用夾具，它根據特定的EPS管柱外形尺寸和安裝方式設計，具有唯一性。另一部分是通用夾具，它與專用夾具結合，基本上可以滿足目前多種車型使用的EPS管柱的實車狀況快捷方便安裝要求。
4.4檢測臺架
由鋼型材焊接而成，設計時充分考慮設備的整體、操作性和環境要求。
試驗臺技術指標
6.1使用環境
◇ 海拔高度： 0-1000m ；
◇ 濕度范圍：15-80%（相對濕度）；
◇ 使用溫度范圍：0-45℃；
◇ 供電電壓：AC 380V±10%/50Hz，接地線；
◇ 使用功率：5KW；
6.2技術指標
◇ 扭矩測量范圍：輸入0～20Nm；輸出0～500Nm；
◇ 扭矩測量精度：≤±0.5％FS（過載能力120％）；
◇ 轉角：n×360°；
◇ 加載方式：設定扭矩和設定轉角進行加載
◇ 加載速度：0.1-120 r/min (無級可調)
◇ 長度范圍：400～2200㎜；
◇ 最大扭角顯示范圍：n×360°
◇ 扭角顯示分辨率： 0.1°
◇ 扭轉方向: 正、反兩個方向
