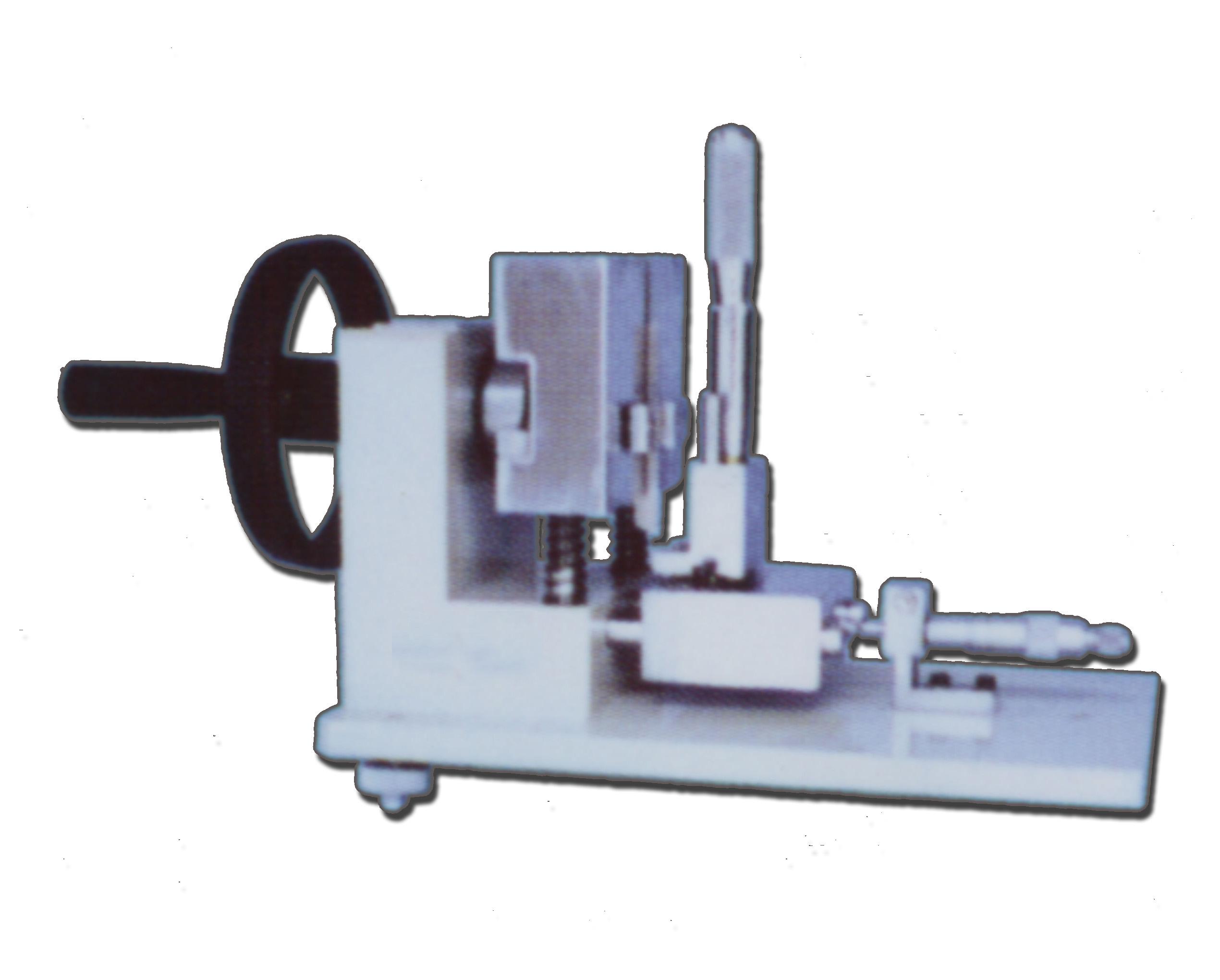

TY-5001缺口制樣機
一. 概述
手動缺口制樣機是懸臂梁、簡支梁式?jīng)_擊試驗機做非金屬材料沖擊韌性試驗時所用缺口試樣的制樣設備，本設備可供科研機關、大專院校、非金屬材料生產廠等單位的實驗室制作缺口試樣使用。該機技術參數符合ISO179-1993、ISO180-1993及GB/T1043-93、GB/T1843-1996標準規定的要求。
二.主要技術指標
1、刀具行程：24mm
2、進刀最大速度：4mm/min
3、試樣類型：1型、2型、3型
4、缺口類型：A型、B型、C型
5、刀具參數：
A型刀具:45±1度 r=0.25±0.025
B型刀具:45±1 r=1.0±0.025
C1型刀具:45±1 r=0.1±0.02
C2型刀具:厚度1=2±0.1 r<=0.1
C3型刀具:厚度2=0.8±0.1 r=0.2±0.05
型材專用：45±1 r=0.2±0.05
6、進給量：0.5mm/行程
7、進給行程：10mm |
