一、外觀圖：

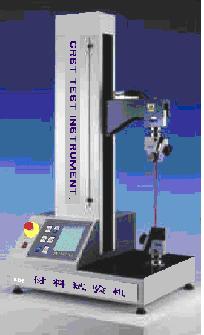

試驗機外觀圖如附圖1：
二、概述：
本試驗機采用直流伺服電機及調速系統一體化結構驅動同步帶減速機構，經減速后帶動絲杠副進行加載。電氣部分包括負荷測量系統和變形測量系統組成。所有的控制參數及測量結果均可以在大屏幕液晶上實時顯示。并具有過載保護、位移測量等功能。
三、主要技術指標：
1、最大試驗力 200N；
2、試驗力準確度 ±1%，全程不分檔；
3、橫梁移動速度 1~~500mm/min，無級調速，采用直流伺服電機及控制系統；
4、橫梁位移量0~~1000mm；
5、位移準確度 ±1%；
6、位移測量行程 1000mm；
7、液晶顯示內容：試驗力、位移、峰值、運行狀態、運行速度、試驗力檔位等；
8、主機重量：100Kg；
9、試驗機尺寸： 530×265×1780 mm。
四.試驗機電氣部分操作面板：
電氣面板功能鍵及液晶顯示圖
操作面板說明：
試驗方法選擇界面
|
