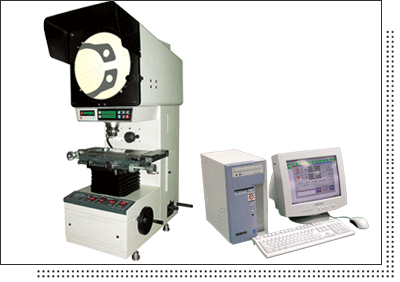

三、規格參數：
投影屏尺寸：φ300mm
投影屏旋轉范圍：0°~360°
旋轉角度顯示當量：1′
旋轉角度準確度:6′
工作臺尺寸：340×152mm
X坐標行程：150mm
Y坐標行程：50mm
Z坐標（調焦）行程：80mm
X、Y坐標準確度：(4+40L) μm 式中L為測量長度，單位：m
物鏡：
|
物鏡放大倍數 |
物方視場（mm） |
物鏡工作距離 |
|
10× |
φ30 |
75 |
|
20× |
φ15 |
69 |
|
50× |
φ6 |
26 |
|
100× |
φ3 |
26 |
四、主要附件：
10×物鏡：10×物鏡反光鏡
50mm 標準玻璃尺 360 mm普通玻璃尺
放大鏡 壓緊組（4件）
JT12A-C帶有二維測量軟件
五、選購件：
20×物鏡 20×物鏡反光鏡組
50×物鏡 50×物鏡反光鏡組
100×物鏡 100×物鏡反光鏡組
1、DJ1尋邊器 2、 頂針架 3、 V型架 4、定位壓板組 5、圓工作臺
六、JT12A-C、CD202二維測試軟件功能。
一、采集功能：采集元素類型、點、線、圓和圓弧。
二、構建功能：采集的點構造直線、圓和圓弧。
三、組合計算功能：
(a)“點”與“點”組合計算兩點距及中點坐標。
(b)“點與線”組合計算點線距
(c)“線與線求交”組合計算交點坐標及夾角。
(d)“線與線求中”組合，給出兩直線的中線信息。
(e)“圓與圓”組合給出（相切、相交、相離）
(f)“圓與直線”組合給出（相切、相交、相離）
四、形位公差處理功能：
(1)圓的圓度和圓弧圓度。
(2)直線度測量。
(3)同軸度測量。
(4)對稱度測量。
(5)位置度測量。
(6)螺紋測量。
(7)坐標平移旋轉。
(8)極坐標變換。
(9)信息編輯。
|
