一、用 途

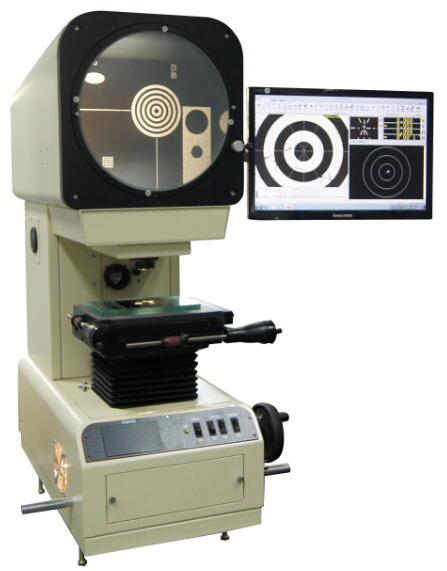

本儀器能高效率地檢測各種形狀復雜工件的輪廓和表面形狀。例如：樣板、沖壓件、凸輪、齒輪、成形銑刀、絲攻等各種刀具、工具和零件。該儀器廣泛地用于機械制造業、儀器儀表和鐘表行業有關企業的計量室和車間。物鏡采用內分光結構，以“投影-視頻”雙檢測系統共存，具有投影儀、視頻儀檢測功能。
二、儀器的規格參數
2．1 投影屏：
投影屏尺寸 Φ300
投影屏旋轉范圍 0°～360°
旋轉角度顯示當量 1′（計算機顯示6″）
旋轉角度準確度6′
2．2物鏡：
|
放大倍率 （×） |
10 |
20 |
50 |
100 |
|
物方線視場 |
Φ30 |
15 |
6 |
3 |
|
物方工作距離 |
73.16 |
67 |
42 |
24 |
|
是否帶分光 |
是 |
否 |
否 |
否 |
ＣＣＤ放大物鏡：
|
放大倍率 （×） |
1 |
/ |
/ |
/ |
|
物方線視場 |
Φ8 |
/ |
/ |
/ |
|
物方工作距離 |
73.16 |
/ |
/ |
/ |
放大倍率誤差： 0．08％
2．3工作臺
(a) 工作臺面積： （340×152）mm2
(b) 工作臺行程：X＝150mm Y＝100mm Z＝85mm
(c) X、Y行程顯示當量為1μm
X、Y坐標示值準確度(3+L/75)μm，其中L為測量長度，單位：mm
2．4 照明光源
透射照明 交流 12V 100W鹵鎢燈
反射照明 交流 24V 150W鹵鎢燈
CCD電源 直流 12V
2．5 儀器的外形尺寸
長×寬×高= 795×579×1058
2．6 儀器的總重量：185
結構特點：
1． 物鏡采用內分光結構，以“投影-視頻”雙檢測系統共存，具有投影儀、視頻儀檢測功能。
2． 以現新JT12A-B外形為基礎，完善細節，體現現在產品設計的審美觀及市場視覺印象。
3． 工作臺行程（150×100）形式采用全鋁結構方式，達到窄臺面、大行程，重量輕，精度穩定等優點。
4． 可實現投影儀、視頻儀各項二維測量功能。 |
